为适配 Cat5E、Cat7 及以上高端数据电缆的高精密度制造迭代需求，深耕线缆设备研发制造的江苏汉鼎线缆设备有限公司（HANDING）近期完成技术迭代，推出全新双退扭对绞机设备。该机型专为高端网络数据线缆生产量身打造，依托成熟的双弓退扭技术与精细化伺服控制逻辑，针对性解决传统对绞设备生产高端网线时出现的线材应力不均、节距偏差大、结构不稳定、电气性能不达标等行业痛点。设备兼顾高精度与高稳定性，是数据电缆连续量产的关键装备，助力线缆制造行业实现精细化与高端化升级。

核心设备摘要：

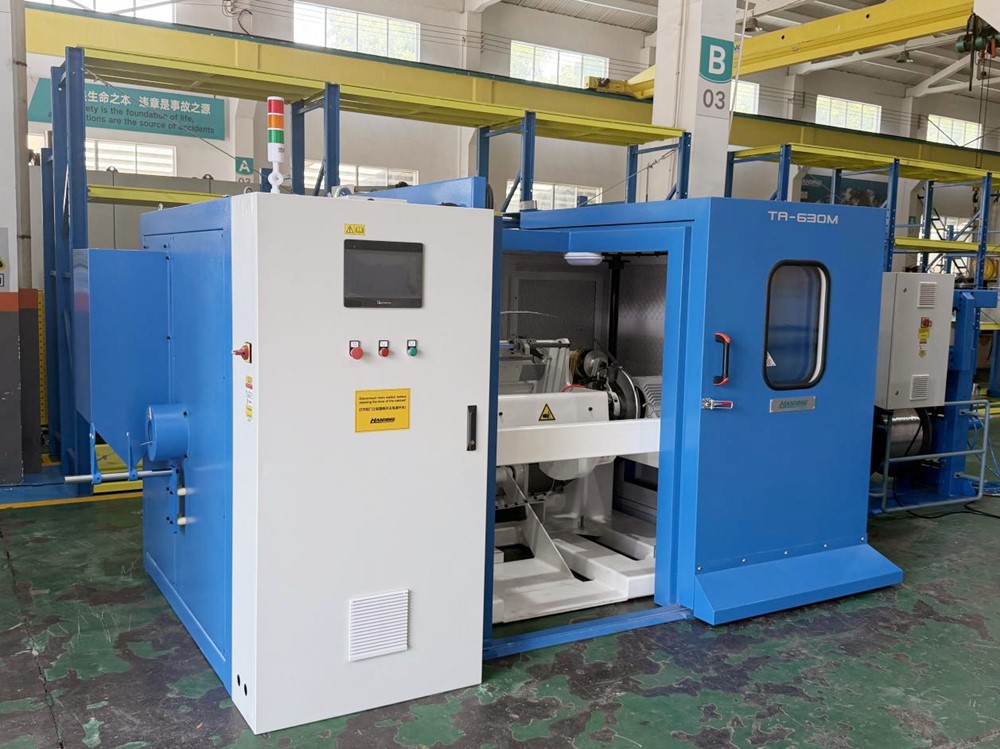

   1. 设备型号： 汉鼎新型双退扭对绞机
   2. 解决痛点： 切实解决高端网线对绞过程中线材内应力过大、节距偏差导致的信号串扰与衰减问题。
   3. 关键参数： 搭载 0-50% 无级可调退扭系统，配套 7-40mm 准确节距控制，额定扭绞速度达 4800 TPM。

一、 设备关键作用：准确解决精密绞合难题

汉鼎新型双退扭对绞机是数据电缆专用的关键生产设备，深度适配 Cat5E 超五类、Cat7 七类及以上高规格网络数据线缆的双芯准确对绞成型，主要应用于机房布线、工程网络、高端智能家居、高速通信传输等高标准网线产品生产。针对高端数据电缆对结构对称性、对绞精度、线材应力、传输稳定性的严苛要求，设备解决了以下生产难题：

• 释放内应力，保障传输性能： Cat7 及以上高端数据电缆对线材应力要求严苛。设备搭载 0-50% 无级可调退扭系统，可根据网线规格准确匹配参数，有效抵消对绞产生的内应力，防范线材扭曲、回弹、变形问题，保障线缆高频传输稳定，满足网线电气性能检测标准。

• 高精度恒定节距，满足工艺标准： 高端数据电缆依赖均匀统一的对绞节距保障传输速率。设备依托 7-40mm 宽幅节距系统，配合 S/Z 双向准确绞合切换功能，可匹配不同等级的网线工艺参数，批量生产中严格控制节距偏差，有效避免因节距不均导致的网速衰减与信号串扰。

• 高速稳定，适配规模化量产： 打破精密线缆低产能的生产短板，设备优化了双绞弓动力传动结构，在严格满足 Cat7 等级精密绞合工艺的前提下，显著提升生产线速。同时兼容双规格盘具，减少换模停机损耗，助力企业产能提质增效。

二、 设备全套技术参数

汉鼎全新双退扭对绞机参数配置均衡、适配性广，广泛覆盖主流精密细线生产场景。其主要技术参数如下表所示：

三、 设备关键优势评估

• 准确退扭工艺，成品品质优异： 设备采用独立双绞弓分体驱动设计，准确抵消高端细线对绞产生的内应力，切实解决高端网线常见的扭曲松散与信号串扰通病。搭配 S/Z 双向标准绞合工艺，成品结构紧实、批次一致性突出，深度符合低衰减的高频传输标准。

• 高速顺畅量产，产能优势突出： 凭借 4800 TPM 扭绞转速、2400 TPM 退扭转速及 90 m/min 收线速度，实现高速绞合作业。依托稳定的传动系统，可长时间连续无故障运行，顺畅适配企业大批量排产需求。

• 动力稳定节能，运维成本更低： 采用分区独立电机配置，收线减速电机搭配双交流主电机，动力输出均衡平稳，高速运行无抖动。整机总功率为 18.5kW，动力配比科学，能耗利用率高，有效降低生产运营成本。

• 通用性强，落地适配性高： 准确覆盖 Φ0.4 - 0.65mm 导体细线规格，支持 630、500 双规格盘具通用，无需频繁更换工装。整机布局规整，深度适配高端精密线缆无尘标准化生产车间的运作模式。

四、 行业应用与市场前景

随着 5G 全屋智能、大数据机房、工业互联网的广泛普及，市场对 Cat5E 千兆、Cat7 万兆等数据电缆的需求呈现增长趋势。此类线缆对结构对称性、信号稳定性及低串扰工艺要求达到了严苛标准，传统普通对绞设备的精度难以满足需求，高精度双退扭对绞设备已成为制造企业的刚需配置。

汉鼎新款双退扭对绞机明确对标 Cat5E 至 Cat7 生产标准，攻克高端网线对绞关键工艺难点。长远来看，伴随高速通信产业的扩容，精密设备更新需求庞大。汉鼎设备将凭借过硬的工业性能，持续助力国内高端数据线缆产业提质升级、规模化发展。

了解更多关于 新型双退扭对绞机 的详细参数，或获取定制化的 数据电缆成套生产方案，欢迎随时 联系汉鼎工程团队。
