采用 SZ 工艺的建筑电缆护套挤出生产线
适用于 PVC、PE、HFFR、LSHF

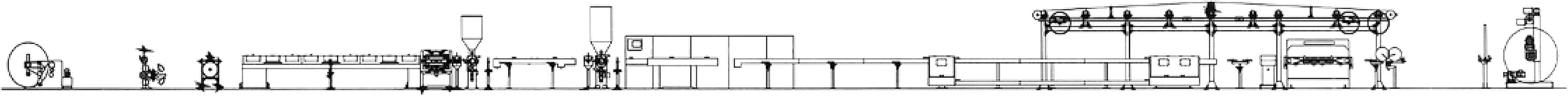

放线架 | SZ 绞合成览段 | 挤出机 | 冷却水段 | 牵引单元 | 储线器 | 收线机 | 生产线控制系统 |
PPO-800BM | SZ 16 | EXT 35-26 | CT-30F | CA-800 | AC 600 H | TA-1250D | SU L |
PPO-1250BM | EXT 45-26 | CTD-30 | BA-800 PC | AC 800 H | TA-1600D | SU P | |
PPO-1600BM | EXT 60-26 | BA-1250 PC | AC 1000 H | PO-1600 | |||
PPO-800BM | EXT 80-26 | PTU-2240B | |||||
PPO-1000BM | EXT 100-26 | PTU-3000B | |||||
PPO-1250BM | EXT 120-26 |
这是汉鼎拥有专·业的挤出工艺，可以高速生产柔软电缆。这种工艺中，采用专 用的挤出单元设计，电线成缆的地点，也是塑料挤出的地点。绝缘线芯和填充 材料中间有一层塑料膜，使得这两种材料可以十分方便的分开，这意味着，取 消了传统的加滑石粉的单元，避免了对环境的污染。在挤出单元后的冷却水槽 中漫没了用来保持扭转状态 ( 成缆状态 ) 的牵引，此时塑料会很快固化。
这样就实现了在高速生产下，保持电缆的成缆节距不変。
工艺过程
双层共挤 : 护套层和填充层双层共挤
串联挤出 : 一个挤出填充层，一个挤出护套层
生产线型号
EXT B1:SZ 绞合系统，护套层和填充层共挤
EXT B2:SZ 绞合系统，串联挤出，一个挤出填充层，一个挤出护套层
EXT B3:SZ绞合系统，汉鼎拥有专·业的系统并配有两个串联的挤出机，一个挤出填充材料，一个挤出护套材料
主要特点
• 同时挤出不同材料 ( 填色层和护套 )
• 高速生产
• 线缆生产应用广泛
• 高速自动换盘，无需降速
• 线盘范围广

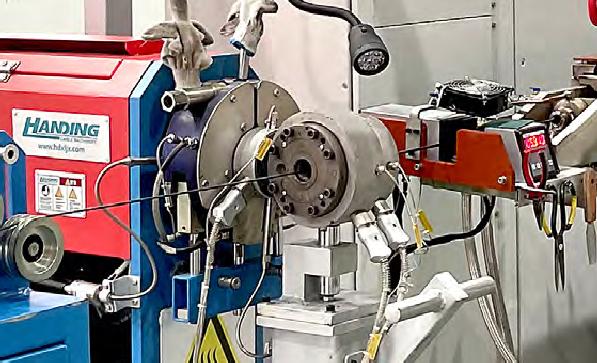

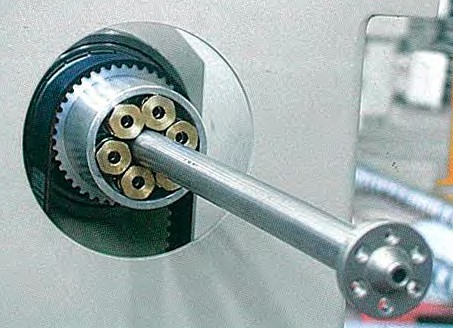

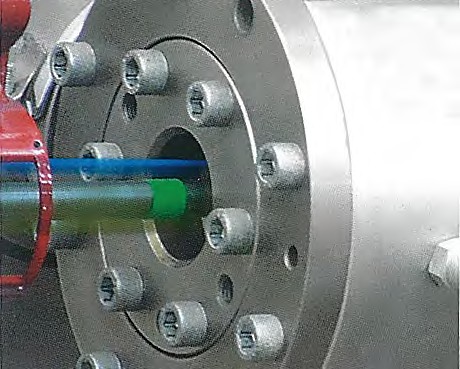

挤出填充材料的机头，SZ 绞合成缆点与挤出点重合
导体 | 导体截面积 | 挤出外径上限 | 成缆根数上限 | 填充材料 | 护套材料 | 生产速度上限 |
实心（1 类）绞线（2 类）束线（5 类） | 0.6-16.0mm2 | 30mm | 7x6mm2 5x16mm2 | EPDM,PVC,HFFR | PVC,PE,HFFR | 400m/ 分 |
